Tìm hiểu xi lanh điện mở cửa và nguyên lý hoạt động chi tiết

Tự động hóa đang trở thành xu hướng tất yếu trong các hệ thống cửa hiện đại, giúp tối ưu thao tác và nâng cao độ an toàn khi sử dụng. Nhờ khả năng điều khiển chính xác và độ bền vượt trội, nhiều công trình đã chuyển sang ứng dụng cơ cấu truyền động điện thay thế thủ công. Bài viết này sẽ giúp bạn tìm hiểu xi lanh điện mở cửa và nguyên lý hoạt động chi tiết của thiết bị này.

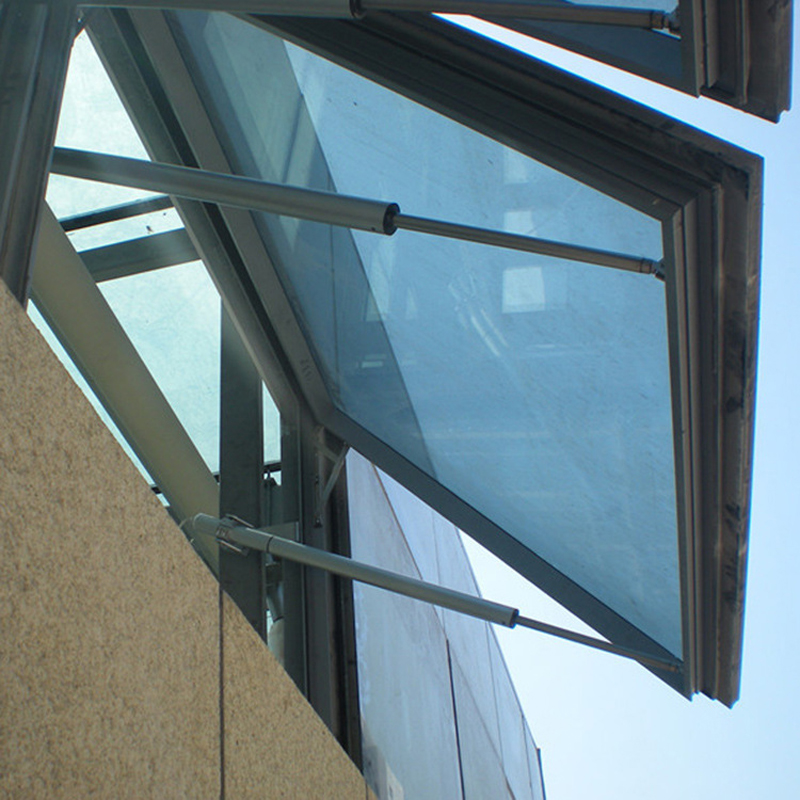

Khái niệm về xi lanh điện mở cửa

Xi lanh điện mở cửa là cơ cấu truyền động tuyến tính sử dụng động cơ điện để biến đổi năng lượng điện thành chuyển động tịnh tiến. Thông qua bộ điều khiển, thiết bị này có thể đẩy hoặc kéo để đóng – mở cửa hoàn toàn tự động, giúp loại bỏ thao tác thủ công và tối ưu hóa trải nghiệm sử dụng.

Với thiết kế nhỏ gọn, chính xác và độ bền cao, xi lanh điện được ứng dụng trong nhiều loại cửa như cửa cổng, cửa sổ, cửa thông gió hay mái giếng trời. Sự linh hoạt trong điều khiển cho phép thiết bị hoạt động mượt mà, đảm bảo an toàn trong mọi tình huống. So với hệ thống truyền động khí nén hoặc thủy lực, xi lanh điện có ưu thế nổi bật ở khả năng tiết kiệm năng lượng, kiểm soát chính xác hành trình và vận hành êm, khiến nó trở thành lựa chọn lý tưởng cho các công trình dân dụng và công nghiệp hiện đại.

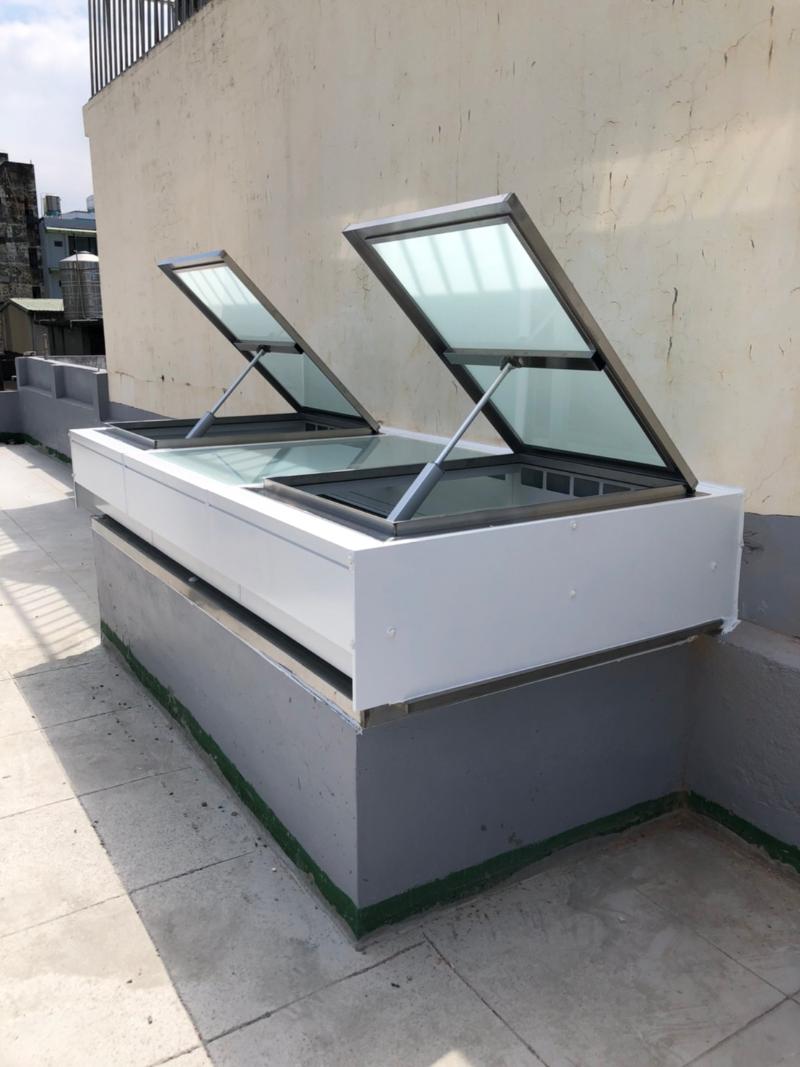

Nguyên lý vận hành của xi lanh điện mở cửa

Cơ chế chuyển đổi năng lượng điện thành chuyển động tuyến tính

Xi lanh điện mở cửa vận hành dựa trên nguyên tắc biến đổi năng lượng điện thành lực cơ học tuyến tính. Khi dòng điện được cấp vào motor, mô-men xoắn sinh ra sẽ truyền qua trục vít – đai ốc, tạo ra chuyển động tịnh tiến cho ty đẩy. Chính nhờ cơ cấu này, xi lanh có thể thực hiện thao tác đóng – mở cửa trơn tru, chính xác và ổn định mà không cần lực tác động thủ công.

Hệ thống giới hạn hành trình đảm bảo độ chính xác

Mỗi xi lanh đều được tích hợp cảm biến hành trình hoặc công tắc giới hạn, có nhiệm vụ kiểm soát quãng đường di chuyển của ty đẩy. Khi cửa đạt trạng thái đóng hoặc mở hoàn toàn, cảm biến sẽ truyền tín hiệu ngắt nguồn điện để dừng motor đúng thời điểm. Cơ chế này không chỉ giúp thiết bị tránh quá tải hay va đập cơ khí, mà còn duy trì độ bền và độ ổn định trong suốt quá trình vận hành.

Cơ chế bảo vệ thông minh khi phát hiện vật cản

Trong quá trình hoạt động, xi lanh điện mở cửa có thể được trang bị cảm biến lực hoặc hệ thống chống va chạm. Khi phát hiện lực phản hồi bất thường – chẳng hạn có người hoặc vật chắn đường – bộ điều khiển sẽ ngay lập tức dừng hoặc đảo chiều chuyển động. Tính năng này đảm bảo an toàn tuyệt đối cho người dùng, đồng thời ngăn ngừa hư hại cho cả cánh cửa và thiết bị truyền động.

Thành phần cấu tạo của xi lanh điện mở cửa

Xi lanh điện mở cửa được thiết kế như một hệ thống cơ – điện tử khép kín, nơi từng chi tiết phối hợp nhịp nhàng để tạo ra chuyển động tịnh tiến ổn định, chính xác. Bảng dưới đây mô tả rõ vai trò và yêu cầu kỹ thuật của từng bộ phận chính:

Thành phần	Chức năng	Yêu cầu / Đặc điểm kỹ thuật
Động cơ DC / bước (Stepper Motor)	Cung cấp chuyển động quay ban đầu	Đảm bảo công suất, tốc độ, dòng điện phù hợp; tuổi thọ cao
Trục vít – đai ốc (vít me)	Biến đổi chuyển động quay thành tịnh tiến	Bước vít chính xác, giảm ma sát, hạn chế độ rơ
Moay-ơ / Cụm dẫn hướng	Giữ cố định trục, đảm bảo chuyển động thẳng	Vật liệu chịu lực tốt, có ổ bi hoặc ray dẫn hướng tuyến tính
Vòng đệm, phớt, gioăng kín	Chống bụi, chống nước, tăng độ bền cho thiết bị	Đạt chuẩn bảo vệ IP54 – IP65 tùy môi trường
Cảm biến hành trình / công tắc giới hạn	Xác định vị trí dừng mở – đóng chính xác	Độ chính xác cao, có thể hiệu chỉnh giới hạn
Cảm biến tải / va chạm	Bảo vệ khi gặp vật cản hoặc quá tải	Phản hồi nhanh, độ nhạy cao
Bo mạch điều khiển (PCB)	Xử lý tín hiệu, điều khiển động cơ và cảm biến	Ứng dụng thuật toán thông minh, hỗ trợ kết nối có dây / không dây
Nguồn cấp (Power Supply)	Cung cấp điện áp ổn định 12V – 48V cho toàn hệ thống	Hiệu suất cao, có mạch bảo vệ quá dòng và ổn áp

Phân loại xi lanh điện mở cửa

Phân loại theo ứng dụng cửa

Xi lanh điện mở cửa được thiết kế đa dạng để phù hợp với nhiều loại cửa khác nhau, mỗi hệ cửa lại yêu cầu lực đẩy, hành trình và độ bền riêng biệt.

• Cửa sổ, lam chắn nắng, giếng trời: Ưu tiên loại hành trình ngắn, nhỏ gọn, vận hành êm để dễ lắp trong khung hẹp hoặc mái kính.
• Cửa đi, cửa phụ: Dùng xi lanh có lực đẩy trung bình, tốc độ vừa phải, đảm bảo độ bền khi đóng mở thường xuyên.
• Cửa cổng mở hoặc trượt: Cần loại công suất lớn, hành trình dài, có cảm biến giới hạn hành trình để vận hành ổn định ngoài trời.
• Cửa tủ, cửa nội thất thông minh: Ưa chuộng xi lanh mini, độ ồn thấp, dễ tích hợp trong hệ thống nhà thông minh.

Phân loại theo cơ cấu vận hành

Cơ cấu truyền động là yếu tố then chốt quyết định hiệu quả làm việc và phạm vi ứng dụng của xi lanh điện mở cửa.

• Xi lanh tuyến tính trục vít: Chuyển động quay thành tịnh tiến qua cơ cấu vít – đai ốc, độ chính xác cao, chịu tải tốt, phù hợp cho cửa cổng, cửa hầm.
• Xi lanh tay đòn / đòn bẩy: Tạo chuyển động góc linh hoạt, thích hợp với cửa mở quay, đặc biệt khi yêu cầu góc mở rộng.
• Xi lanh push–pull (đẩy – kéo): Cho phép hoạt động hai chiều, lý tưởng cho cửa nhỏ, không gian hẹp, cần đảo chiều nhanh.

Phân loại theo điện áp vận hành

Điện áp ảnh hưởng trực tiếp đến công suất, tốc độ và độ an toàn khi sử dụng xi lanh điện mở cửa.

• 12V: Dành cho mô hình nhỏ, cửa tủ, hoặc hệ thống di động, tiết kiệm năng lượng.
• 24V: Phổ biến nhất, cân bằng giữa hiệu suất và an toàn, tương thích với nhiều bộ điều khiển tự động.
• 36V – 48V: Áp dụng cho cửa công nghiệp, cửa cổng lớn cần mô-men xoắn cao, hoạt động liên tục, ổn định.


Phân loại theo môi trường lắp đặt và cấp bảo vệ

Tùy điều kiện sử dụng, xi lanh điện cần được lựa chọn đúng cấp bảo vệ để đảm bảo độ bền và an toàn vận hành.

• Trong nhà: Chỉ cần loại nhỏ gọn, không đòi hỏi chống nước cao.
• Ngoài trời: Phải có khả năng chống bụi, chống nước (IP54, IP65, IP66), đảm bảo hoạt động bền bỉ trong mưa nắng hoặc môi trường khắc nghiệt.
• Lựa chọn đúng cấp bảo vệ giúp kéo dài tuổi thọ thiết bị, giảm hư hỏng và chi phí bảo trì lâu dài.

Những yếu tố quan trọng khi lựa chọn xi lanh điện mở cửa

Việc lựa chọn xi lanh điện mở cửa phù hợp không chỉ giúp đảm bảo hoạt động ổn định, mà còn ảnh hưởng trực tiếp đến độ bền và hiệu suất của toàn hệ thống. Dưới đây là 10 tiêu chí kỹ thuật quan trọng bạn nên xem xét trước khi quyết định đầu tư:

Lực đẩy – kéo và tải trọng làm việc

Đây là yếu tố đầu tiên cần xác định. Trọng lượng và kích thước cánh cửa sẽ quyết định công suất xi lanh cần dùng.

• Với cửa lớn, cửa chống cháy hoặc cửa công nghiệp, nên chọn xi lanh có moment và lực dự phòng từ 15–20% để tránh quá tải.
• Cửa nhẹ, tần suất mở thấp có thể dùng xi lanh công suất nhỏ để tiết kiệm điện năng.

Hành trình di chuyển của piston

Hành trình ảnh hưởng trực tiếp đến độ mở cửa.

• Chọn hành trình vừa đủ để cửa mở hết mà không gây căng trục hoặc gãy đầu piston.
• Một số dòng cao cấp cho phép tùy chỉnh hành trình linh hoạt, phù hợp với các loại cửa có độ dày hoặc khung khác nhau.

Tốc độ vận hành và độ êm khi hoạt động

Tốc độ xi lanh quyết định cảm giác vận hành của cửa.

• Nhà ở, bệnh viện hoặc khu dân cư thường ưu tiên tốc độ chậm – êm, khoảng 10–20 mm/s.
• Nhà xưởng, kho hàng cần tốc độ cao hơn (20–30 mm/s) để tối ưu luồng di chuyển.

Điện áp và nguồn cấp

Nguồn điện ảnh hưởng đến khả năng tích hợp và tính ổn định của xi lanh.

• Thông dụng nhất là 12V hoặc 24V DC cho hệ thống tự động, dễ kết hợp pin dự phòng.
• Với 220V AC, cần bộ nguồn ổn định để tránh hiện tượng “rung” hoặc mất lực khi đóng/mở cửa.

Chống bụi, chống nước (IP Rating)

Nếu lắp ngoài trời hoặc môi trường ẩm, yếu tố bảo vệ môi trường là bắt buộc.

• Chọn xi lanh đạt chuẩn IP65–IP67 để đảm bảo chống bụi và nước hiệu quả.
• Với khu công nghiệp có bụi kim loại hoặc dầu, nên chọn loại có ron cao su kép, ống hợp kim chống ăn mòn.

Độ ồn, độ bền và tuổi thọ cơ học

Một xi lanh chất lượng không chỉ bền mà còn vận hành êm ái.

• Nên chọn dòng có độ ồn dưới 45 dB cho khu dân cư.
• Cơ cấu truyền động vít me bi hoặc bánh răng thép tôi giúp tăng độ chính xác và tuổi thọ.
• Đừng quên bảo trì định kỳ: bôi trơn trục, kiểm tra gioăng phớt.

Hệ thống điều khiển và giao tiếp thông minh

Xu hướng hiện nay là tích hợp smart home.

• Nên ưu tiên xi lanh có hỗ trợ RS485, Modbus hoặc kết nối không dây.
• Cảm biến chuyển động, remote hoặc ứng dụng điều khiển qua điện thoại giúp nâng cao tiện ích và an toàn.

Cảm biến chống va chạm và bảo vệ an toàn

Cảm biến là lớp bảo vệ không thể thiếu trong các dòng xi lanh hiện đại.

• Trang bị limit switch, cảm biến áp suất hoặc cảm biến dòng điện để phát hiện vật cản.
• Khi gặp chướng ngại, cửa sẽ tự động dừng hoặc đảo chiều, tránh gây hư hại hoặc nguy hiểm cho người dùng.

Kích thước, trọng lượng và cách lắp đặt

Không gian lắp đặt ảnh hưởng trực tiếp đến lựa chọn sản phẩm.

• Đo kỹ khoảng cách giữa bản lề và tường để chọn kích thước xi lanh phù hợp.
• Ưu tiên thiết kế trụ nhỏ gọn, dễ giấu trong khung cửa hoặc hộp kỹ thuật để đảm bảo thẩm mỹ.

Chi phí đầu tư và bảo trì tổng thể

Đừng chỉ nhìn vào giá niêm yết – hãy tính cả chi phí vòng đời thiết bị.

• Gồm: xi lanh, bộ nguồn, bộ điều khiển, công lắp, và bảo trì định kỳ.
• Một sản phẩm chất lượng cao – bền – ít bảo dưỡng thường mang lại chi phí thực tế thấp hơn về lâu dài.

Với cấu tạo tối ưu và cơ chế vận hành ổn định, xi lanh điện mở cửa là lựa chọn hiệu quả cho các hệ thống cửa tự động hiện đại. Hiểu rõ nguyên lý hoạt động sẽ giúp bạn dễ dàng bảo trì, lắp đặt và khai thác tối đa hiệu suất thiết bị.
