Cấu tạo và ứng dụng của xi lanh điện hành trình dài trong tự động hóa

Khi nhu cầu nâng – hạ, đẩy – kéo ở khoảng cách xa tăng cao, giải pháp truyền động điện trở thành lựa chọn tối ưu. Bài viết này sẽ phân tích xi lanh điện hành trình dài, từ cấu tạo đến ứng dụng thực tế trong lĩnh vực tự động hóa.

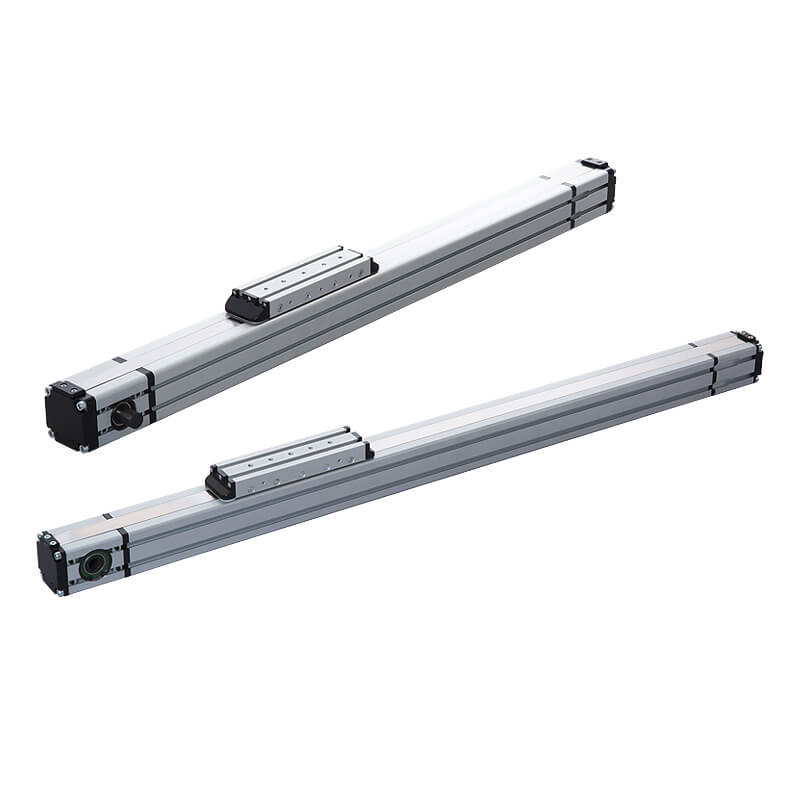

Khái niệm về xi lanh điện hành trình dài

Xi lanh điện hành trình dài là thiết bị truyền động tuyến tính sử dụng năng lượng điện để tạo chuyển động tịnh tiến với quãng đường di chuyển vượt trội so với các dòng xi lanh thông thường. Thay cho khí nén hoặc dầu thủy lực, thiết bị này vận hành nhờ động cơ điện kết hợp trục vít me – đai ốc, cho phép kiểm soát chính xác lực đẩy, tốc độ và vị trí dừng.

Cấu tạo hướng đến độ chính xác cao, hành trình dài và khả năng chịu tải ổn định, xi lanh điện loại này đáp ứng tốt các yêu cầu trong dây chuyền tự động hóa, hệ thống robot công nghiệp, cơ cấu nâng hạ hay thiết bị kiến trúc thông minh. So với hệ truyền động truyền thống, nó có ưu thế rõ rệt về độ sạch, tuổi thọ, độ êm và khả năng điều khiển bằng tín hiệu số. Chính vì vậy, xi lanh điện hành trình dài ngày càng trở thành lựa chọn ưu tiên trong các giải pháp tự động hóa hiện đại.

Cấu tạo và nguyên lý hoạt động của xi lanh điện hành trình dài

Cấu trúc tổng thể và vai trò từng bộ phận

Xi lanh điện hành trình dài là tổ hợp cơ – điện tinh vi, được thiết kế để tạo chuyển động tuyến tính chính xác trên quãng đường lớn. Cấu tạo của thiết bị gồm:

• Động cơ điện (servo, DC hoặc stepper): nguồn sinh lực chính, tạo chuyển động quay ban đầu.
• Cụm truyền động (vít me – đai ốc – dẫn hướng): chuyển đổi chuyển động quay thành chuyển động tịnh tiến mượt mà.
• Cảm biến hành trình – vị trí: kiểm soát điểm dừng, tốc độ và hướng di chuyển với sai số cực thấp.
• Thân vỏ và giá đỡ: chịu tải, chống rung, bảo vệ linh kiện khỏi bụi và tác động môi trường.

Mỗi chi tiết đều được tính toán kỹ lưỡng để đảm bảo hiệu suất ổn định, lực đẩy mạnh và độ chính xác cao trong các hệ thống tự động hóa.

Cách thức vận hành và điều khiển chuyển động

Khi động cơ khởi động, trục quay truyền mô-men tới vít me. Vít me quay sẽ kéo đai ốc di chuyển dọc trục, tạo ra chuyển động tịnh tiến của cần xi lanh. Nhờ cảm biến phản hồi liên tục, bộ điều khiển có thể dừng xi lanh tại đúng vị trí lập trình, điều chỉnh tốc độ, lực đẩy và gia tốc theo yêu cầu tải trọng. Cơ chế này giúp thiết bị hoạt động êm, ổn định và dễ tích hợp trong dây chuyền tự động.

Hệ thống truyền động tối ưu cho hành trình dài

Tùy theo ứng dụng, xi lanh điện hành trình dài có thể trang bị các cơ cấu dẫn động khác nhau:

• Vít me bi (Ball Screw): cho độ chính xác và độ mượt cao, phù hợp ứng dụng tải nặng.
  Lead Screw: chi phí hợp lý, phù hợp chuyển động chậm – tải trung bình.
• Ray dẫn hướng – thanh trượt: đảm bảo ổn định, chống xoay và giảm ma sát khi hoạt động liên tục.

Nhờ sự linh hoạt này, xi lanh điện trở thành lựa chọn tối ưu cho các dây chuyền tự động hóa cần độ chính xác và độ bền vượt trội.

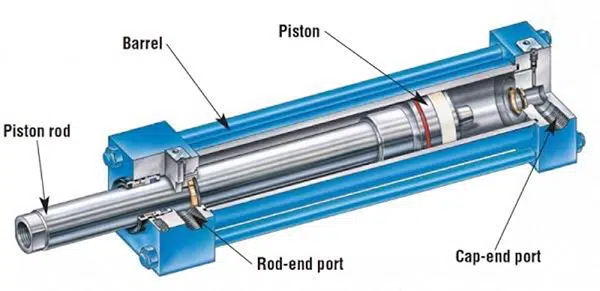

Đặc điểm kỹ thuật của xi lanh điện hành trình dài

Cấu trúc kỹ thuật tổng quan của xi lanh điện hành trình dài

Là thiết bị truyền động tuyến tính ứng dụng trong dây chuyền tự động hóa, xi lanh điện hành trình dài hoạt động nhờ chuyển đổi chuyển động quay của động cơ thành chuyển động tịnh tiến của trục vít me. Các thông số kỹ thuật then chốt quyết định hiệu năng và độ bền gồm:

• Hành trình làm việc (stroke): Chiều dài di chuyển của pít-tông.
• Lực đẩy/kéo: Khả năng chịu tải trọng.
• Tốc độ và độ chính xác: Ảnh hưởng đến tính ổn định và hiệu suất truyền động.
• Cấp bảo vệ IP, nhiệt độ làm việc: Quyết định khả năng thích nghi với môi trường công nghiệp khắc nghiệt.

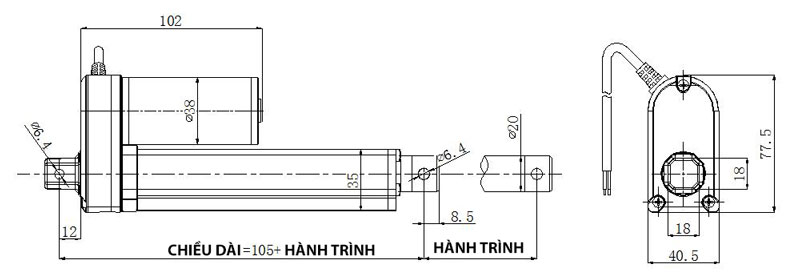

Hành trình làm việc và cách xác định giới hạn tối ưu

“Hành trình” là yếu tố cốt lõi phản ánh phạm vi chuyển động của xi lanh. Với xi lanh điện hành trình dài, con số này có thể đạt tới hàng nghìn milimét, nhưng cần được lựa chọn cẩn trọng để tránh quá tải cơ học.

• Không gian lắp đặt: Cần đảm bảo khoảng trống đủ cho cả khi trục rút và duỗi hết.
• Độ võng trục: Hành trình càng dài, nguy cơ cong càng cao.
• Tải trọng & tần suất hoạt động: Chọn hành trình phù hợp để tránh mỏi kim loại.
• Giới hạn khuyến nghị: Nên tuân theo thông số của nhà sản xuất để đảm bảo độ ổn định.

Lực đẩy – lực kéo và mối quan hệ với tốc độ

Lực đẩy/kéo biểu thị khả năng chịu tải của xi lanh và có mối liên hệ nghịch với tốc độ di chuyển. Trong xi lanh điện hành trình dài, thông số này chịu ảnh hưởng bởi:

• Loại động cơ: DC cho phản hồi nhanh, AC cho mô-men lớn.
• Tỷ số truyền của trục vít me: Tỷ số cao → lực mạnh hơn nhưng giảm tốc độ.
• Góc lắp đặt: Góc nghiêng lớn làm giảm lực hiệu dụng.
  Việc cân bằng giữa lực và tốc độ là yếu tố quyết định đến hiệu quả vận hành thực tế.

Tốc độ di chuyển và giới hạn tối đa khả dụng

Tốc độ trung bình của xi lanh điện hành trình dài dao động từ 5–50 mm/s, phụ thuộc vào thiết kế và tải trọng. Tuy nhiên, tốc độ thực tế bị ảnh hưởng bởi:

• Khối lượng tải & quán tính: Tải nặng làm giảm tốc độ khởi động và dừng.
• Điện áp cấp: Điện áp thấp dẫn đến tốc độ giảm đáng kể.
• Cơ chế giảm chấn: Giới hạn tốc độ để tránh va đập ở cuối hành trình.
  Trước khi lựa chọn, cần kiểm chứng tốc độ thực tế trong điều kiện vận hành tương đương.

Độ chính xác – dung sai vị trí và độ lặp lại

• Dung sai vị trí: Sai lệch giữa vị trí thực tế và giá trị đặt.
• Độ lặp lại: Mức độ chính xác khi lặp lại cùng một chuyển động.
• Độ nhạy: Khả năng phản hồi với tín hiệu điều khiển nhỏ.
  Các dòng cao cấp đạt độ lặp lại ±0,01 mm, thích hợp cho robot hoặc hệ đo chính xác cao.

Chu kỳ làm việc và tần suất vận hành

“Duty cycle” biểu thị tỷ lệ thời gian xi lanh làm việc so với tổng thời gian vận hành. Với xi lanh điện hành trình dài, chỉ số này thường từ 25–75%.

• Công suất động cơ và khả năng tản nhiệt: Ảnh hưởng trực tiếp đến độ bền.
• Chiều dài hành trình: Hành trình dài tiêu tốn năng lượng lớn hơn.
• Tải trọng và môi trường: Làm việc liên tục ở tải cao dễ gây quá nhiệt, giảm tuổi thọ.
  Để đảm bảo an toàn, nên chọn thiết bị có duty cycle phù hợp với chu kỳ hoạt động thực tế.

Độ cứng vững và khả năng chống rung, chống uốn

Khi hành trình tăng, yêu cầu về độ cứng và ổn định cơ học cũng tăng theo. Một xi lanh điện hành trình dài đạt chuẩn công nghiệp cần có:

• Trục làm từ thép hợp kim hoặc nhôm cường lực.
• Cơ cấu dẫn hướng kép: Giúp giảm độ võng và sai lệch trục.
• Hệ thống giảm chấn: Hạn chế rung khi tải lệch tâm hoặc tốc độ cao.
  Nếu không đảm bảo, trục có thể bị rung hoặc cong nhẹ, dẫn tới sai số và mòn cơ học sớm.


Cấp bảo vệ IP và khả năng chống bụi, chống nước

Tùy môi trường hoạt động, xi lanh điện hành trình dài cần đạt chuẩn IP phù hợp để tránh hư hại điện – cơ.

• IP54: Chống bụi và nước nhẹ – dùng cho nhà xưởng trong nhà.

• IP65–IP67: Chống bụi hoàn toàn, chịu nước áp lực cao – dùng ngoài trời hoặc môi trường ẩm ướt.
  Khi lựa chọn, cần ưu tiên thiết bị có cấp bảo vệ cao nếu đặt tại khu vực khắc nghiệt (phòng rửa, nhà máy hóa chất, dây chuyền ngoài trời).

Nhiệt độ làm việc, ma sát và tuổi thọ cơ học

Hiệu năng lâu dài của xi lanh điện hành trình dài phụ thuộc vào vật liệu, điều kiện môi trường và quy trình bảo dưỡng.

• Nhiệt độ hoạt động: –10°C đến 60°C, một số loại công nghiệp chịu tới 100°C.
• Chất bôi trơn & cơ chế làm mát: Giúp giảm ma sát, hạn chế mài mòn.
• Vật liệu trục và bạc dẫn hướng: Ảnh hưởng trực tiếp đến tuổi thọ.
• Bảo dưỡng định kỳ: Tra dầu, kiểm tra mối nối giúp kéo dài thời gian sử dụng ổn định.

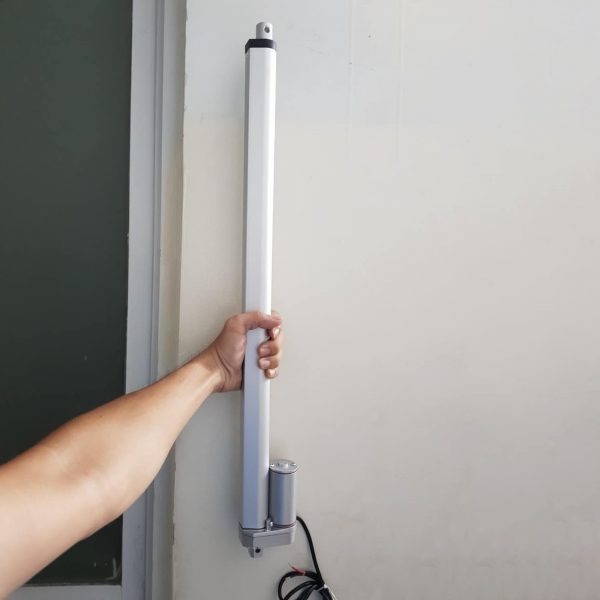

Giải pháp kỹ thuật cho xi lanh điện hành trình dài

Kiểm soát biến dạng và ổn định chuyển động trong hành trình dài

Khi xi lanh điện hành trình dài vận hành, thanh truyền dễ chịu tác động của lực ngang, mô men xoắn và độ cứng vật liệu, dẫn đến hiện tượng cong, rung hoặc xoắn trục. Các sai lệch nhỏ này có thể gây mất ổn định, giảm độ chính xác và làm mòn linh kiện sớm hơn dự kiến.
Giải pháp kỹ thuật được ứng dụng phổ biến gồm:

• Tăng độ cứng cấu trúc bằng hợp kim nhôm hoặc thép không gỉ có độ bền cao.
• Bổ sung thanh dẫn phụ hoặc cơ cấu trượt để hạn chế biến dạng dọc trục.
• Thiết kế dẫn hướng kép nhằm kiểm soát rung động và cân bằng tải trên toàn hành trình.
  Nhờ đó, xi lanh duy trì được độ ổn định và khả năng chịu tải cao, ngay cả khi làm việc trong chu kỳ liên tục.

Ổn định dao động và chống xoắn trục ở tốc độ cao

Ở những ứng dụng tốc độ lớn, trục dẫn dài dễ xuất hiện hiện tượng “whipping” – dao động xoắn khi quay nhanh. Nếu không kiểm soát, trục có thể rung mạnh, gây sai lệch vị trí hoặc hỏng vòng bi.
Các kỹ sư thường xử lý bằng cách:

• Bố trí điểm đỡ trung gian giúp giảm độ võng khi trục chuyển động xa.
• Di chuyển motor theo thanh truyền (moving motor) để rút ngắn quãng truyền lực.
• Giới hạn tốc độ phù hợp với chiều dài và mô men quán tính cho phép.
  Những biện pháp này giúp xi lanh điện hành trình dài vận hành êm, chính xác và giảm nguy cơ hỏng hóc cơ khí.

Tối ưu vít me và hệ truyền động cơ khí

Vít me là thành phần then chốt quyết định độ chính xác và độ bền của hệ thống.

• Lead-screw: đơn giản, chi phí thấp, phù hợp tải nhẹ – hành trình vừa.
• Ball-screw: ma sát thấp, hiệu suất cao, lý tưởng cho hành trình dài và chuyển động nhanh.
• Acme screw: chịu tải lớn, tự hãm tốt nhưng ma sát cao, không thích hợp tốc độ lớn.
  Trong trường hợp cần tăng mô men hoặc giảm tải động, có thể bổ sung hộp số hành tinh hoặc bộ truyền bánh răng để tối ưu lực kéo và kéo dài tuổi thọ hệ dẫn động.

Đồng bộ nguồn động lực và hệ điều khiển điện

Hiệu suất của xi lanh điện hành trình dài phụ thuộc vào sự phối hợp giữa motor, cảm biến và bộ điều khiển trung tâm.

• Motor: DC brushed cho ứng dụng phổ thông; brushless hoặc servo motor cho độ chính xác cao; stepper motor dùng khi cần điều khiển vị trí theo bước.
• Cảm biến: encoder quay hoặc cảm biến tuyến tính xác định vị trí piston với sai số nhỏ.
• Bộ điều khiển: PLC hoặc driver chuyên dụng quản lý tốc độ, khởi động mềm và bảo vệ quá tải.
• Hệ an toàn điện: gồm mạch bảo vệ quá dòng, quá áp, giới hạn nhiệt – đảm bảo vận hành ổn định, liên tục và an toàn cho toàn bộ hệ thống.

Với thiết kế chắc chắn, khả năng vận hành ổn định và độ chính xác cao, xi lanh điện hành trình dài đang ngày càng khẳng định vai trò quan trọng trong công nghiệp hiện đại. Đây chính là giải pháp giúp tối ưu hóa hiệu suất và giảm chi phí bảo trì cho các hệ thống tự động hóa.
