Cấu tạo và nguyên lý xi lanh điện công nghiệp chi tiết nhất

Trong các dây chuyền tự động hóa, từng chuyển động chính xác và ổn định đều phụ thuộc vào hệ thống truyền động tối ưu. Sự phát triển của công nghệ cơ điện đã đưa xi lanh điện công nghiệp trở thành giải pháp thay thế hiệu quả cho thủy lực và khí nén. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo và nguyên lý xi lanh điện công nghiệp một cách chi tiết và dễ nắm bắt nhất.

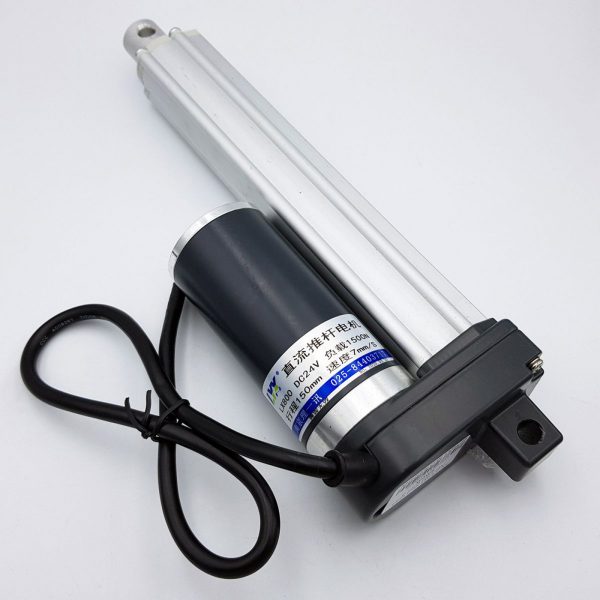

Khái niệm về xi lanh điện công nghiệp

Xi lanh điện công nghiệp là cơ cấu truyền động tuyến tính hoạt động dựa trên nguồn điện, chuyển đổi năng lượng điện thành chuyển động cơ học dạng đẩy hoặc kéo. Thiết bị này vận hành nhờ sự phối hợp giữa động cơ điện, trục vít me – đai ốc, thanh trượt và cảm biến hành trình, cho phép tạo ra chuyển động mượt, chính xác mà không cần đến dầu hoặc khí nén như các loại xi lanh truyền thống.

Trong hệ thống sản xuất tự động, xi lanh điện công nghiệp mang lại ưu thế nổi bật về độ chính xác, độ sạch và khả năng kiểm soát lực, tốc độ, hành trình theo thời gian thực. Nhờ tích hợp dễ dàng với PLC, cảm biến hoặc robot, thiết bị này không chỉ giúp tối ưu năng lượng mà còn giảm hao mòn cơ học, tiếng ồn và rò rỉ chất lỏng. Đây chính là lựa chọn lý tưởng cho các dây chuyền yêu cầu tính ổn định cao, vận hành bền bỉ và thân thiện môi trường trong kỷ nguyên sản xuất thông minh.

Cấu trúc cơ khí của xi lanh điện công nghiệp

Trong lĩnh vực tự động hóa, xi lanh điện công nghiệp được xem là “trái tim” của chuyển động tuyến tính – nơi chuyển đổi năng lượng điện thành lực đẩy chính xác và ổn định. Mỗi chi tiết trong cấu tạo của xi lanh đều đóng vai trò quan trọng, quyết định độ bền, tốc độ và khả năng chịu tải của toàn hệ thống.

1. Thành phần cốt lõi của xi lanh điện công nghiệp

• Động cơ điện: Cung cấp năng lượng cho toàn bộ cơ cấu, có thể là động cơ DC, AC hoặc servo – tùy mức độ yêu cầu về tốc độ và độ chính xác.
• Cụm truyền động (hộp số / bộ bánh răng): Tăng mô-men xoắn, giúp kiểm soát lực và tốc độ chuyển động.
• Trục vít me – đai ốc: Biến chuyển động quay thành chuyển động tịnh tiến, là bộ phận trung tâm quyết định độ chính xác của thiết bị.
• Thanh dẫn hướng: Giữ cho chuyển động ổn định, hạn chế lệch trục hoặc rung động trong quá trình làm việc.
• Cảm biến vị trí / encoder: Theo dõi hành trình, phản hồi tín hiệu giúp hệ thống điều khiển hoạt động tự động và an toàn.
• Vỏ bảo vệ: Chống bụi, ẩm và rung, đảm bảo xi lanh hoạt động bền bỉ trong môi trường công nghiệp.
• Phụ kiện kỹ thuật: Gồm bạc lót, khớp nối, giá đỡ – giúp giảm ma sát và tăng tuổi thọ thiết bị.

2. Cơ cấu dẫn động phổ biến

• Vít me – đai ốc: Độ chính xác cao, chịu tải tốt, phổ biến trong hệ thống nâng – hạ.
• Vít bi: Ma sát nhỏ, tuổi thọ dài, lý tưởng cho dây chuyền tự động hóa.
• Trượt tuyến tính: Dành cho hành trình dài, cần chuyển động êm và liên tục.
• Bánh răng – thanh răng: Phù hợp khi cần lực đẩy lớn và tốc độ cao.

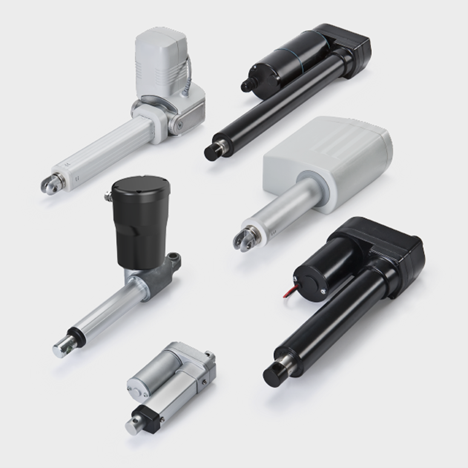

Cơ chế vận hành của xi lanh điện công nghiệp

Xi lanh điện công nghiệp vận hành dựa trên nguyên lý chuyển đổi năng lượng điện thành chuyển động cơ học tuyến tính chính xác. Khi dòng điện đi vào, động cơ quay tạo ra mô-men xoắn. Chuyển động này được truyền qua trục vít – đai ốc me hoặc hệ thống bánh răng – trục dẫn hướng, từ đó biến chuyển động quay thành chuyển động tịnh tiến để đẩy hoặc kéo tải theo hướng xác định.

Khác với xi lanh thủy lực hay khí nén, loại xi lanh này không cần môi chất truyền động, giúp quá trình vận hành sạch hơn, ít hao tổn năng lượng và dễ kiểm soát. Nhờ tích hợp bộ điều khiển điện tử thông minh, người vận hành có thể tùy chỉnh tốc độ, lực đẩy và hành trình phù hợp với từng công đoạn, đảm bảo độ chính xác cao trong sản xuất.

Cấu trúc bảo vệ và dừng của xi lanh cũng được thiết kế nhiều tầng an toàn:

• Khóa vị trí tự động: giữ trục cố định tại điểm dừng, tránh trôi khi mất điện.
• Giới hạn hành trình kép (cơ và điện): kiểm soát dừng chính xác, ngăn va chạm hoặc quá tải.
• Cảm biến lực – nhiệt độ: phát hiện bất thường, ngắt mạch để bảo vệ hệ thống.
• Bộ điều khiển PLC hoặc servo: giám sát liên tục, ngăn quá tải và duy trì hiệu suất ổn định.

Nhờ khả năng hoạt động êm, kiểm soát chính xác và dễ tích hợp, xi lanh điện công nghiệp trở thành giải pháp truyền động tối ưu cho các dây chuyền tự động hóa hiện đại.

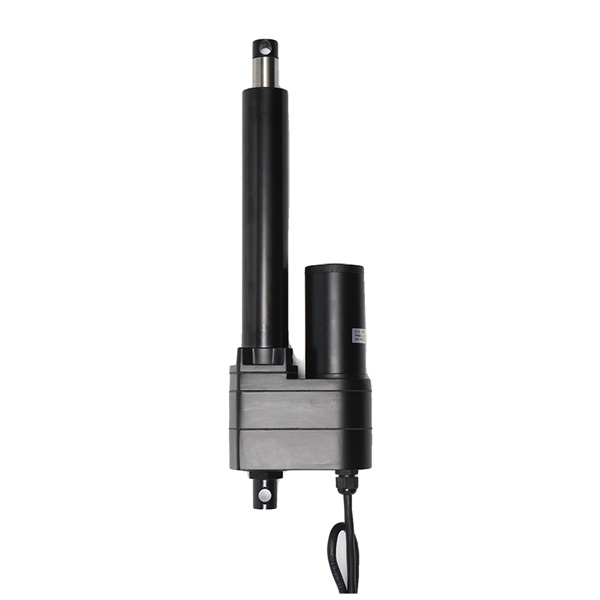

Các loại xi lanh điện công nghiệp phổ biến

Phân loại theo loại động cơ sử dụng

Trong hệ thống xi lanh điện công nghiệp, động cơ là “trái tim” quyết định hiệu suất, độ chính xác và độ bền của thiết bị. Tùy vào yêu cầu tải trọng và tốc độ, các dòng xi lanh có thể dùng những loại động cơ khác nhau:

• Động cơ DC: phổ biến, giá thành thấp, thích hợp cho ứng dụng đơn giản, tần suất làm việc không cao.
• Động cơ BLDC (Brushless DC): bền bỉ, hoạt động êm, độ chính xác cao, ít bảo trì.
• Động cơ Servo: cho khả năng phản hồi vị trí tức thì, thích hợp trong dây chuyền tự động hóa hiện đại.
• Động cơ AC: dùng cho hệ thống lớn, công suất cao, hoạt động liên tục và ổn định.
  Sự lựa chọn loại động cơ ảnh hưởng trực tiếp đến độ mượt và tuổi thọ tổng thể của xi lanh điện công nghiệp.

Phân loại theo cơ chế tác động

Cấu trúc tác động quy định hướng và cách thức tạo lực của xi lanh, từ đó ảnh hưởng đến khả năng vận hành trong thực tế:

• Single-acting: chỉ tạo lực một chiều, lực hồi nhờ lò xo hoặc tải trọng ngoài; phù hợp cho ứng dụng nâng – hạ cơ bản.
• Double-acting: tạo lực hai chiều, hoạt động liên tục và ổn định trong các hệ thống tự động.
  Cơ chế tác động càng tối ưu thì khả năng định vị, hiệu suất và độ bền của thiết bị càng cao.

Phân loại theo hệ truyền động

Truyền động là yếu tố cốt lõi quyết định hiệu suất và độ ổn định của xi lanh điện công nghiệp. Các dạng truyền động phổ biến gồm:

• Vít me thường: chi phí thấp, dùng cho thiết bị vận hành ít.
• Vít bi (Ball screw): ma sát nhỏ, độ chính xác cao, tuổi thọ dài, phù hợp môi trường tự động hóa.
• Truyền trượt (Lead screw): cấu tạo đơn giản, giá rẻ nhưng hao mòn nhanh hơn.
• Truyền bánh răng: tăng mô-men, dùng cho tải nặng hoặc hành trình dài.
  Mỗi cơ chế mang lại ưu – nhược điểm riêng, cần được lựa chọn theo điều kiện vận hành thực tế.

Phân loại theo tải trọng vận hành

Tải trọng là thông số kỹ thuật quan trọng, ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định của xi lanh.

• Tải nhẹ: dùng cho phòng thí nghiệm, băng tải mini, thiết bị đóng gói nhỏ.
• Tải trung bình: ứng dụng trong robot công nghiệp, máy ép nhỏ hoặc dây chuyền lắp ráp.
• Tải nặng: yêu cầu mô-men cao, thường dùng vít bi hoặc truyền bánh răng kết hợp dẫn hướng cứng.
  Xác định đúng tải trọng giúp xi lanh điện công nghiệp hoạt động an toàn, tránh quá tải và tăng hiệu quả sử dụng.

Phân loại theo điều kiện môi trường

Mỗi môi trường công nghiệp đòi hỏi xi lanh có thiết kế bảo vệ phù hợp để đảm bảo vận hành ổn định lâu dài:

• Dòng tiêu chuẩn (IP54–IP65): dùng trong nhà xưởng khô ráo, ít bụi.
• Dòng chống bụi – chống nước (IP66–IP68): thích hợp với dây chuyền thực phẩm, khu vực ẩm hoặc ngoài trời.
• Dòng chịu nhiệt: ứng dụng trong ngành luyện kim, đúc, hoặc nơi có nguồn nhiệt cao.
  Cấp bảo vệ IP là chỉ số then chốt thể hiện khả năng chống xâm nhập của bụi, nước và tạp chất công nghiệp.

Phân loại theo dòng đặc biệt

Ngoài các dòng thông thường, thị trường còn có nhiều phiên bản xi lanh điện công nghiệp chuyên biệt đáp ứng yêu cầu đặc thù:

• Xi lanh hiệu suất cao (100% duty cycle): vận hành liên tục mà không sinh nhiệt quá mức.
• Xi lanh chống cháy nổ: dùng trong ngành dầu khí, hóa chất, khu vực dễ cháy.
• Xi lanh dẫn hướng kép: tăng độ ổn định khi tải nặng hoặc hành trình dài.

Xi lanh điện – thủy lực lai: kết hợp ưu điểm của hai công nghệ, vừa mạnh vừa chính xác.
Những dòng đặc biệt này thể hiện bước tiến trong công nghệ chế tạo, giúp mở rộng ứng dụng của xi lanh trong sản xuất hiện đại.

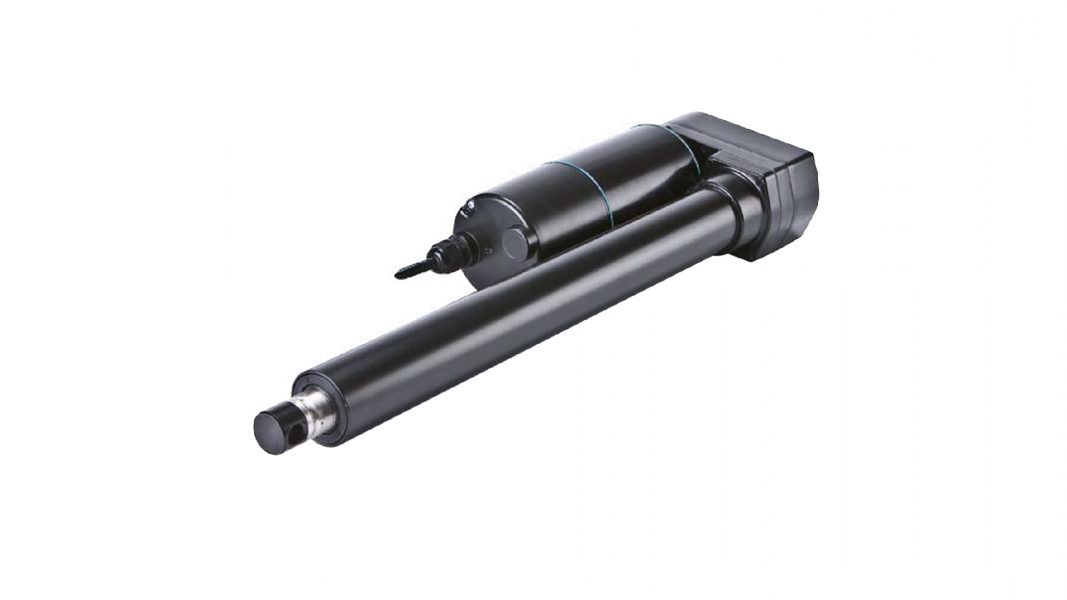

Các tiêu chí kỹ thuật cần nắm khi chọn xi lanh điện công nghiệp

Để hệ thống tự động hóa vận hành ổn định và đạt độ chính xác cao, việc hiểu rõ các thông số kỹ thuật của xi lanh điện công nghiệp là yếu tố cốt lõi. Mỗi thông số không chỉ ảnh hưởng trực tiếp đến hiệu suất mà còn quyết định tuổi thọ, mức tiêu hao năng lượng và độ tin cậy của thiết bị trong môi trường nhà máy.

1. Lực đẩy và lực kéo

• Lực tĩnh (Static load): Tải trọng xi lanh chịu được khi không hoạt động.
• Lực động (Dynamic load): Lực thực tế sinh ra khi xi lanh vận hành.
  → Nếu chọn sai dải lực, mô-tơ dễ quá tải, dẫn đến mòn nhanh cơ cấu vít me và giảm tuổi thọ tổng thể.

2. Hành trình di chuyển

• Là khoảng cách tối đa thanh trượt hoặc ty xi lanh có thể di chuyển.
• Phân loại:
  • Hành trình ngắn (50–200 mm): phù hợp cơ cấu đóng/mở, kẹp giữ.
  • Hành trình trung bình (300–800 mm): thường dùng trong máy đóng gói.
  • Hành trình dài (>1000 mm): cho hệ thống dây chuyền, robot di chuyển tuyến tính.
    → Hành trình càng dài, yêu cầu độ cứng và dẫn hướng càng cao để tránh sai lệch.

3. Tốc độ, gia tốc và thời gian đáp ứng

• Tốc độ (mm/s): Ảnh hưởng đến năng suất chu kỳ.
• Gia tốc: Tác động đến độ êm, giảm chấn cơ khí.
• Thời gian đáp ứng: Càng thấp, khả năng phản ứng của hệ thống điều khiển càng nhanh.
  → Tối ưu ba yếu tố này giúp đảm bảo vận hành nhịp nhàng, không rung giật.

4. Nguồn điện và điện áp sử dụng

• Thông dụng: 12V, 24V, 48V (ứng dụng nhẹ) và 110V, 220V (công nghiệp).
  → Chọn điện áp tương thích giúp tiết kiệm điện, giảm rủi ro cháy mạch điều khiển và bảo vệ mô-tơ.

5. Chu kỳ làm việc và Duty Cycle

• Chu kỳ hoạt động: Số lần xi lanh vận hành mỗi phút hoặc giờ.
• Duty Cycle (%): Tỷ lệ thời gian làm việc trên tổng thời gian.
  → Ví dụ: Duty cycle 25% nghĩa là chỉ nên chạy 15 phút mỗi giờ để tránh quá nhiệt và giảm hao mòn.

6. Chỉ số bảo vệ IP

• IP54: Chống bụi mức trung bình, chịu được nước bắn nhẹ.
• IP65 – IP67: Dùng trong môi trường có hơi ẩm, bụi dày hoặc hóa chất.
  → Lựa chọn IP phù hợp giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì.

7. Độ chính xác và độ lặp lại

• Độ chính xác vị trí: ±0.01–0.05 mm cho các hệ thống yêu cầu cao như robot, máy CNC.
• Độ lặp lại: Mức sai lệch giữa các chu kỳ liên tiếp.
  → Sai số nhỏ đồng nghĩa với năng suất và độ tin cậy cao hơn trong tự động hóa.

8. Ma sát, hiệu suất cơ khí và tổn thất

• Hiệu suất truyền động lý tưởng đạt 80–95%.
• Ma sát thấp giúp giảm tổn thất năng lượng và mài mòn trục vít.
  → Ưu tiên vật liệu trục, bạc lót và lớp phủ bề mặt có khả năng chống mòn tốt.

9. Nhiệt độ và môi trường làm việc

• Nhiệt độ khuyến nghị: –20°C đến +60°C.
• Trong môi trường khắc nghiệt (bụi, hóa chất, ẩm cao), cần dùng xi lanh phủ chống ăn mòn hoặc vỏ IP67.
  → Nhiệt độ không phù hợp có thể làm giảm độ nhớt mỡ bôi trơn, gây kẹt trục và giảm hiệu suất.

10. Kích thước và khối lượng

• Ảnh hưởng trực tiếp đến khả năng lắp đặt và cân bằng trọng lượng hệ thống.
• Cần tính toán tỷ lệ công suất – trọng lượng – không gian lắp đặt để tối ưu hóa bố trí dây chuyền.

11. Cảm biến và hệ thống phản hồi

• Gồm encoder, cảm biến vị trí, cảm biến tốc độ, cho phép giám sát hành trình và lực theo thời gian thực.
• Hỗ trợ kết nối với PLC, SCADA hoặc robot công nghiệp, tăng tính tự động và độ ổn định khi vận hành.

12. Bảo trì và tuổi thọ sử dụng

• Xi lanh điện có ưu thế ít cần bảo dưỡng hơn khí nén, nhưng vẫn cần:
  • Kiểm tra định kỳ mỡ bôi trơn, cảm biến, trục vít và khớp nối.
  • Theo dõi tiếng ồn hoặc độ rung bất thường để xử lý sớm.
• Tuổi thọ trung bình: 10.000 – 100.000 chu kỳ, tùy loại tải và môi trường hoạt động.

Việc hiểu rõ cấu tạo và nguyên lý xi lanh điện công nghiệp giúp kỹ sư và nhà vận hành tối ưu hiệu suất, giảm lỗi kỹ thuật và tăng tuổi thọ thiết bị. Hãy chủ động cập nhật kiến thức để hệ thống của bạn luôn vận hành ổn định và an toàn.
