Bộ OCD liên tục theo dõi dòng điện trong suốt quá trình hoạt động. Khi cơ cấu chấp hành chạm đến giới hạn hành trình hoặc phát hiện vật cản trên đường di chuyển, hệ thống sẽ tự động ngắt động cơ, giúp ngăn ngừa tình trạng quá tải và bảo vệ thiết bị khỏi nguy cơ hư hỏng.
Tổng quan

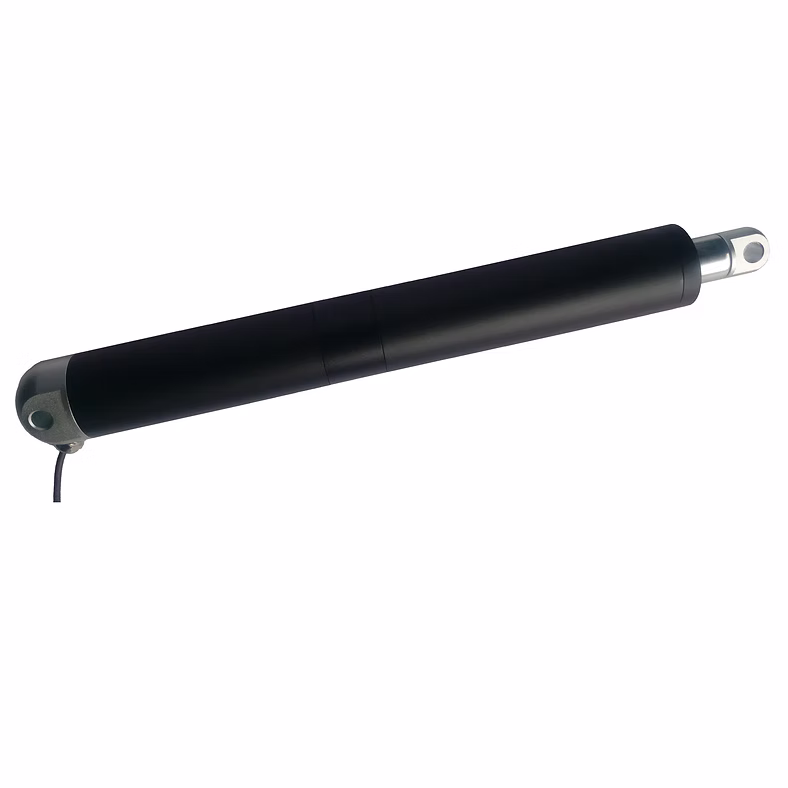

Dòng Piston Vimax ELE45 Heavy Duty Max. 6,500N hành trình 200mm là giải pháp thay thế hoàn hảo cho các hệ thống thủy lực truyền thống, đồng thời đáp ứng tốt các yêu cầu tải trọng lớn.
Sản phẩm sở hữu thiết kế ống trụ nhỏ gọn, tích hợp cơ cấu truyền động vít me cùng động cơ chổi than có độ bền cao, mang lại hiệu suất ổn định và tiết kiệm không gian lắp đặt.
Tích hợp sẵn tính năng bảo vệ quá dòng (OCD), ELE45 giúp nâng cao mức độ an toàn trong quá trình vận hành.
Bên cạnh đó, thiết bị có thể dễ dàng kết hợp với nhiều phụ kiện mở rộng như công tắc từ, công tắc giới hạn hành trình, bộ điều khiển, nguồn cấp hoặc điều khiển từ xa, mang đến tính linh hoạt cao cho người sử dụng.

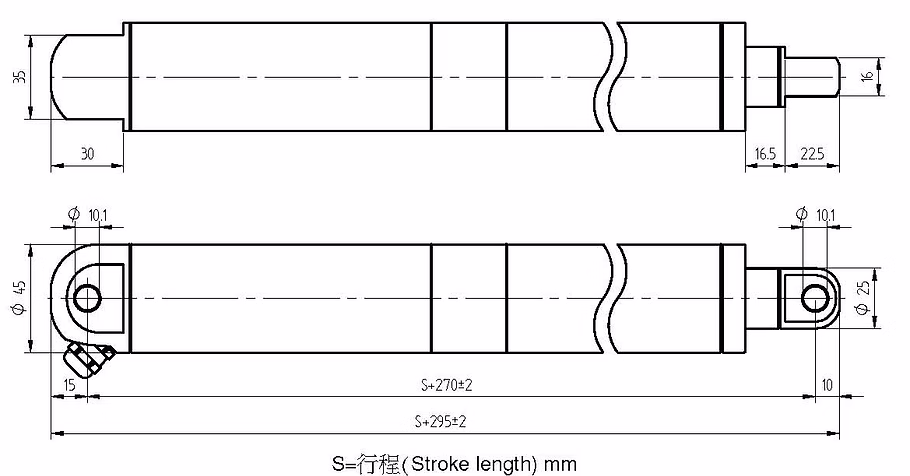

Bảng thông số kỹ thuật:
| Hạng mục | Thông số / Mô tả |
|---|---|
| Hành trình (Stroke) | 200mm |
| Điện áp (Voltage) | DC 12V / 24V |
| Dòng điện không tải (No Load Current) | 0.21A / 0.56A |
| Dòng điện tối đa (Max. Current) | 5.0A / 10.0A |
| Chu kỳ làm việc (Duty Cycle) | 20% |
| Cấp bảo vệ (IP Rating) | IP68 |
| Nhiệt độ hoạt động (Operating Condition) | -20 ~ 60℃ |
| Màu sắc (Color) | Đen mờ (Matte Black) |
| Vật liệu (Material) | Hợp kim nhôm 6061 (Aluminum Alloy 6061) |
| Xử lý bề mặt (Surface Treatment) | Phun cát, Anode hóa (Sandblasting, Anodizing) |
| Động cơ (Motor) | DC có chổi than (DC Brush) |
| Hộp giảm tốc (Gear Box) | Dạng hành tinh (Planetary Type) |
| Vòng từ (Magnetic Ring) | Tích hợp bên trong (Built-in) |
| Giới hạn hành trình (Stroke Limit) | Dạng điện tử (Electronic) |
| Bảo vệ quá dòng (Over Current Protection) | Tích hợp bên trong (Built-in) |
Bảng thông số tải:
| Mã tải (Load) | Tải tối đa (Max. Load)<br>(N) | Bảo vệ quá tải (Overload Protection)<br>(N) | Lực tự hãm (Self-Locking)<br>(N) | Tốc độ khi tải tối đa (Max. Load Speed)<br>(mm/s) | Tốc độ không tải (No Load Speed)<br>(mm/s) | Độ phân giải cảm biến Hall (Hall Sensor Resolution)<br>(mm/pulse) |
|---|---|---|---|---|---|---|
| 050 | 500 | 510 | 430 | 33.8 | 93.5 | 0.067 |
| 150 | 1,500 | 1,550 | 1,500 | 9.6 | 26.8 | 0.018 |
| 280 | 2,800 | 2,900 | 2,900 | 5.0 | 13.9 | 0.009 |
| 450 | 4,500 | 4,800 | 5,500 | 2.6 | 7.4 | 0.005 |
| 650 | 6,500 | 6,800 | 7,500 | 1.9 | 5.3 | 0.004 |
ELE45 – 200 – 6.500N – 12V/24V – Bảo vệ quá tải
Hành trình Tải trọng Điện áp Chức năng
| Last Code | S | R | H | |
|---|---|---|---|---|
| Function | Mẫu cơ bản | Cài đặt hành trình | Công tắc từ | Cảm biến Hall |
Để được hỗ trợ tốt nhất, vui lòng cho chúng tôi biết nhu cầu của bạn theo mã sản phẩm bên trên. Cảm ơn bạn!

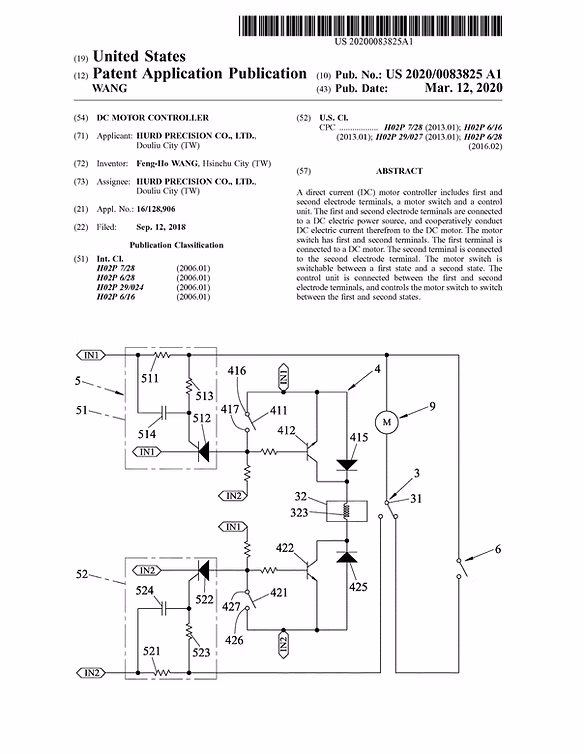

Phát hiện quá dòng (OCD)
Chống kẹt với cài đặt tải trọng
Người dùng có thể tùy chỉnh mức tải trọng tối đa theo nhu cầu thực tế để cơ cấu chấp hành vận hành thông minh và an toàn hơn.
Ví dụ, khi cần nâng vật nặng 25 kg và giới hạn tải được thiết lập ở 30 kg, phần chênh lệch 5 kg sẽ đóng vai trò như vùng dự phòng, giúp hệ thống kích hoạt tính năng chống kẹt kịp thời khi phát hiện lực cản bất thường.

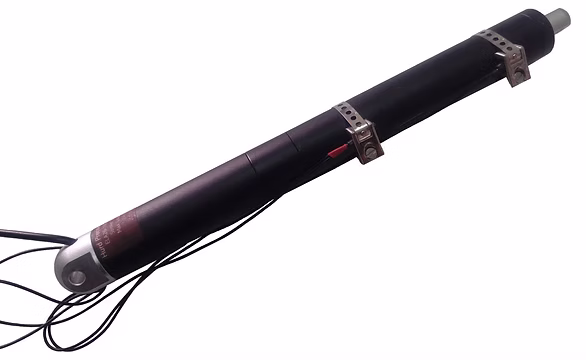

Cài đặt hành trình – Kết hợp cùng công tắc
Không phải mọi sản phẩm trên thị trường đều phù hợp hoàn toàn với yêu cầu sử dụng thực tế.
Chẳng hạn, bạn cần một cơ cấu chấp hành có hành trình 170 mm, nhưng rất khó tìm được mẫu có thông số chính xác như vậy.
Giải pháp cực kỳ đơn giản: chỉ cần kết nối cơ cấu chấp hành của chúng tôi với công tắc từ bên ngoài, bạn có thể dễ dàng tùy chỉnh hành trình theo ý muốn – vấn đề được giải quyết nhanh chóng.
- Chức năng S – Cài đặt hành trình: Sử dụng 2 bộ dây (tổng cộng 4 dây) để thiết lập giới hạn trên và giới hạn dưới. Có thể kết nối linh hoạt với các công tắc A-contact như công tắc từ, công tắc giới hạn, công tắc nhấn hoặc công tắc tact.
- Chức năng R – Cảm biến vị trí: Được tích hợp sẵn công tắc từ và vòng từ, cho phép hệ thống nhận biết vị trí di chuyển và dừng lại chính xác tại điểm mong muốn, giúp điều khiển linh hoạt và tối ưu hơn trong nhiều ứng dụng.
Cảm biến Hall cho định vị chính xác
-
Chức năng H: Với cảm biến Hall tích hợp, tín hiệu định vị có thể được truyền về PLC để thực hiện định vị tương đối chuyên dụng.
Cảm biến Hall là một loại cảm biến sử dụng hiệu ứng Hall để phát hiện sự hiện diện và cường độ của từ trường. Điện áp đầu ra của cảm biến Hall tỷ lệ thuận trực tiếp với độ mạnh của từ trường.
