Hướng dẫn điều khiển xi lanh điện chính xác trong công nghiệp

Trong môi trường sản xuất công nghiệp, độ chính xác và tốc độ vận hành là yếu tố sống còn. Việc tối ưu hóa cơ cấu và hệ thống tự động không chỉ tiết kiệm thời gian mà còn giảm thiểu rủi ro vận hành. Vì vậy, việc thành thạo kỹ thuật điều khiển xi lanh điện trở thành chìa khóa để nâng cao hiệu quả, đảm bảo hoạt động trơn tru cho mọi dây chuyền công nghiệp.

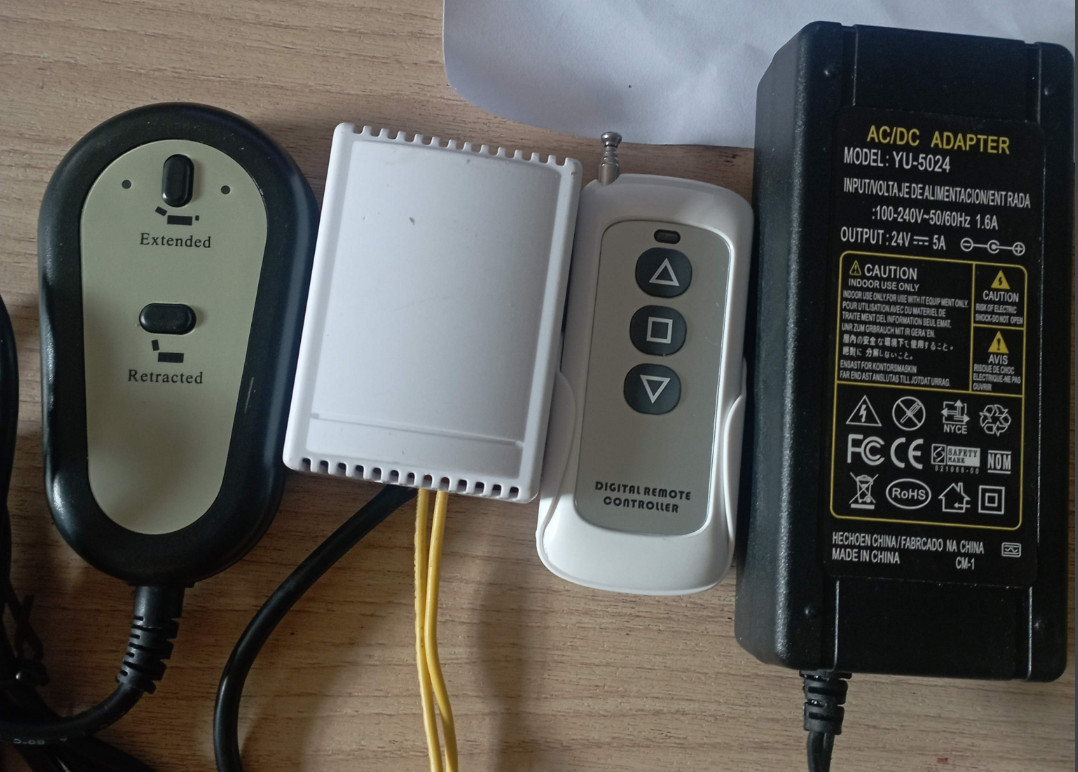

Cấu tạo và cơ chế vận hành của xi lanh điện

Xi lanh điện là thiết bị chấp hành quan trọng, chuyển đổi năng lượng điện thành chuyển động thẳng, được ứng dụng rộng rãi trong tự động hóa, dây chuyền sản xuất và robot công nghiệp. Khác với xi lanh khí nén hay thủy lực, xi lanh điện mang lại độ chính xác cao, dễ lập trình và hiệu quả năng lượng vượt trội.

Về cấu tạo, xi lanh điện thường bao gồm: một động cơ điện (servo hoặc bước) kết hợp với cơ cấu vít me – đai ốc để biến chuyển động quay thành chuyển động tịnh tiến; trục dẫn hướng giúp giữ cho hành trình ổn định, giảm rung lắc; cảm biến vị trí và cảm biến lực hỗ trợ giám sát chính xác từng chuyển động. Bộ điều khiển nhận tín hiệu từ cảm biến để hiệu chỉnh tốc độ, hành trình và lực đẩy theo yêu cầu, đảm bảo vận hành tối ưu.

Nguyên lý hoạt động dựa trên việc động cơ điện truyền mô-men xoắn vào vít me, khiến đai ốc gắn với trục tịnh tiến di chuyển thẳng. Cơ chế này cho phép xi lanh điện đạt độ chính xác cao, khả năng lặp lại vị trí tốt và lực ổn định, vượt trội so với các loại xi lanh truyền thống.

Khi được điều khiển xi lanh điện chính xác, thiết bị thể hiện nhiều ưu điểm: lập trình linh hoạt, dễ thay đổi thông số; tiết kiệm năng lượng, chỉ tiêu thụ điện khi hoạt động; độ bền cao, ít hỏng hóc và bảo trì đơn giản. Nhờ những đặc tính này, điều khiển xi lanh điện trở thành giải pháp tối ưu trong sản xuất hiện đại, đáp ứng các yêu cầu về tốc độ, chính xác và bền vững.

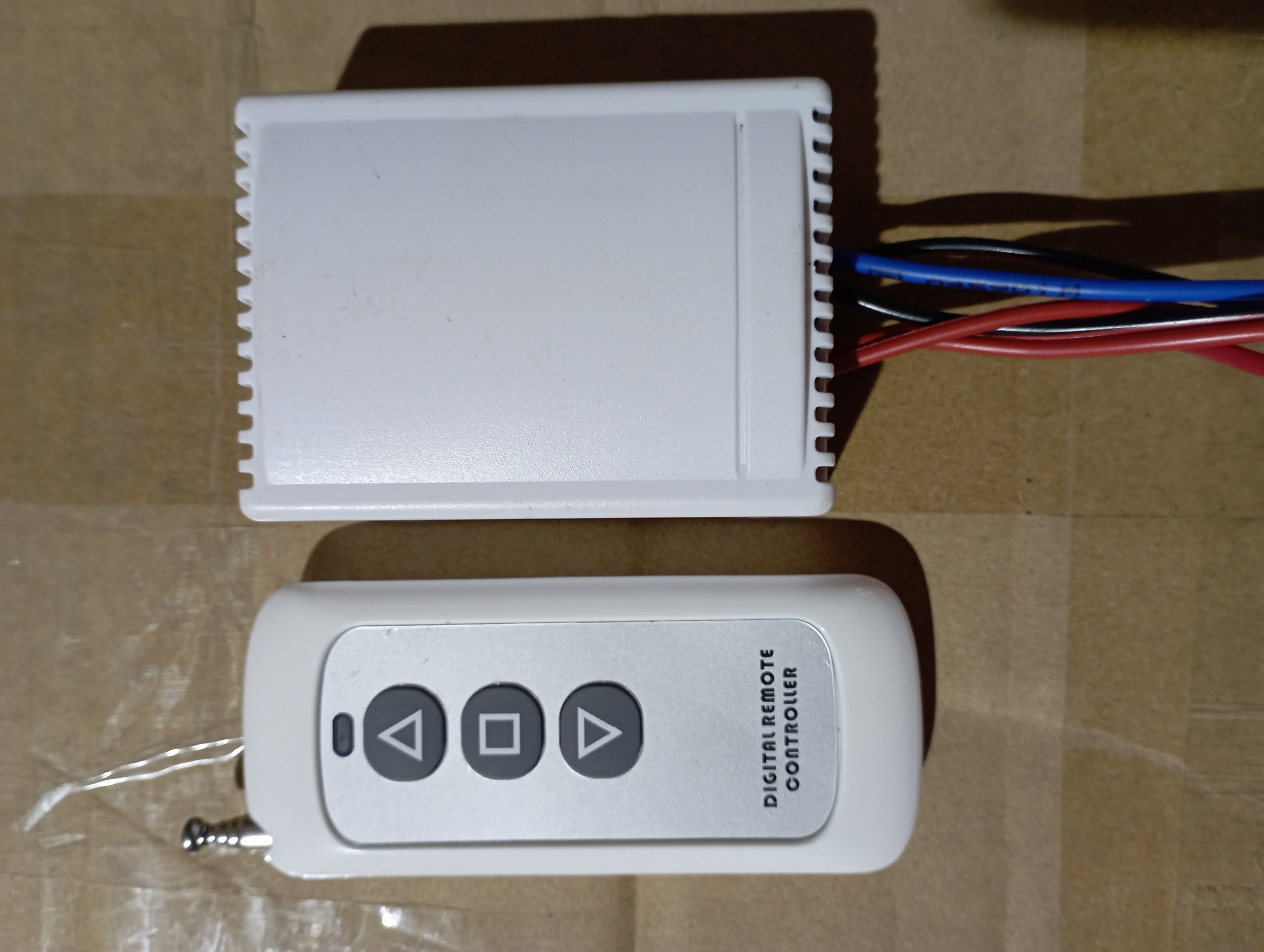

Các phương pháp điều khiển xi lanh điện phổ biến

Phương pháp truyền thống: công tắc và relay

Đây là hình thức điều khiển xi lanh điện cơ bản nhất, thường áp dụng trong các dây chuyền đơn giản. Người vận hành trực tiếp tác động thông qua công tắc, relay hoặc nút bấm để xi lanh hoạt động. Ưu điểm chính là chi phí đầu tư thấp, lắp đặt và bảo trì dễ dàng. Tuy nhiên, phương pháp này gặp hạn chế lớn về độ chính xác, thiếu tự động hóa và khó mở rộng khi cần đồng bộ nhiều thiết bị hoặc tăng tốc độ sản xuất.

Bán tự động với PLC kết hợp công tắc hành trình

Ở mức cao hơn, điều khiển xi lanh điện có thể triển khai bán tự động nhờ PLC đơn giản phối hợp công tắc hành trình. Hệ thống này cho phép xi lanh dừng chính xác tại các vị trí định sẵn, giảm sự phụ thuộc vào thao tác thủ công và nâng cao tính ổn định. Nhược điểm là khả năng lập trình còn hạn chế, khó đáp ứng các dây chuyền phức tạp và ít linh hoạt khi mở rộng hoặc thay đổi quy trình.

Lập trình PLC hoặc vi điều khiển

Đối với các ứng dụng yêu cầu chính xác và đồng bộ cao, PLC lập trình hoặc vi điều khiển trở thành lựa chọn tối ưu. Người vận hành có thể cài đặt chu trình, tốc độ, thời gian dừng và kết nối đồng bộ với các thiết bị khác trong dây chuyền. Phương pháp này không chỉ đảm bảo độ ổn định mà còn dễ dàng nâng cấp, mở rộng hệ thống, là giải pháp phổ biến trong các nhà máy hiện đại.

Servo driver tích hợp encoder

Khi cần điều khiển xi lanh điện với độ chính xác cực cao, giải pháp dùng servo driver kèm encoder là tối ưu. Servo driver quản lý chuyển động, trong khi encoder phản hồi vị trí thời gian thực, giúp hệ thống đạt độ chính xác tới từng phần nghìn milimet. Đây là lựa chọn lý tưởng cho các ngành điện tử, đóng gói tự động hoặc sản xuất yêu cầu độ tinh xảo cao, mặc dù chi phí đầu tư và bảo trì cao hơn so với các phương pháp cơ bản.

Điều khiển qua mạng công nghiệp

Các hệ thống sản xuất hiện đại ưu tiên điều khiển xi lanh điện thông qua mạng công nghiệp như EtherCAT, CANopen hay Profibus. Phương pháp này cho phép đồng bộ nhiều xi lanh, robot, băng tải và cảm biến trong cùng mạng. Ưu điểm nổi bật là tốc độ truyền dữ liệu nhanh, giám sát từ xa dễ dàng và khả năng mở rộng linh hoạt. Đây là xu hướng chủ đạo hướng tới nhà máy số, tự động hóa cao và công nghiệp 4.0.

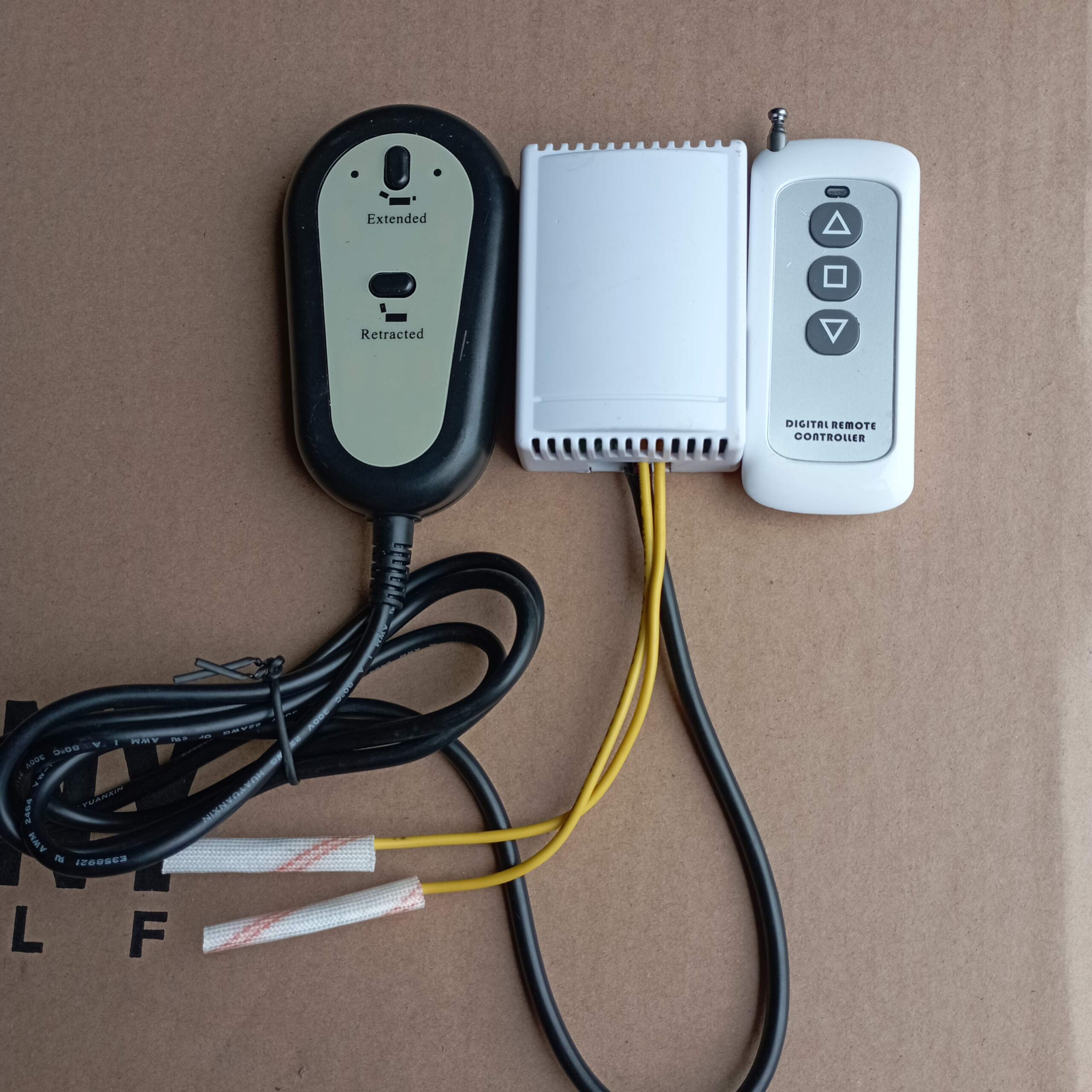

Các chế độ điều kiện xi lanh điện

Chế độ kiểm soát vị trí chính xác

Trong nhiều ứng dụng công nghiệp, việc xi lanh điện dừng chính xác tại một điểm là yếu tố then chốt. Chế độ kiểm soát vị trí sử dụng cảm biến hồi tiếp như encoder hoặc cảm biến hành trình để giám sát quãng đường di chuyển. Bộ điều khiển so sánh dữ liệu thực tế với giá trị mục tiêu và tự động điều chỉnh động cơ, đảm bảo độ chính xác gần như tuyệt đối. Giải pháp này đặc biệt cần thiết trong các dây chuyền lắp ráp tự động, robot công nghiệp hay máy CNC, nơi sai số dù nhỏ cũng có thể làm gián đoạn toàn bộ quy trình sản xuất.

Điều khiển lực tác động ổn định

Ngoài vị trí, một số quy trình yêu cầu xi lanh điện tạo lực chính xác để ép, nén hay kẹp chi tiết. Chế độ điều khiển lực tích hợp cảm biến lực và thuật toán điều chỉnh dòng điện động cơ, giúp duy trì áp lực ổn định. Ưu điểm nổi bật là giảm hao mòn cơ khí, hạn chế rủi ro hư hỏng sản phẩm và đảm bảo lực tác động nằm trong ngưỡng an toàn. Đây là giải pháp quan trọng trong ngành sản xuất linh kiện điện tử, chế tạo thiết bị tinh vi hoặc đóng gói bao bì, nơi mức lực tối ưu quyết định chất lượng sản phẩm.

Tối ưu tốc độ vận hành

Trong nhiều công đoạn, tốc độ di chuyển ảnh hưởng trực tiếp đến hiệu quả sản xuất. Chế độ điều khiển xi lanh điện theo tốc độ cho phép lập trình linh hoạt từ nhanh đến chậm tùy yêu cầu từng giai đoạn. Ví dụ, giai đoạn tiếp cận phôi có thể chạy nhanh để tiết kiệm thời gian, nhưng khi gần tiếp xúc sẽ giảm tốc để tránh va đập. Điều này vừa tối ưu chu kỳ sản xuất, vừa bảo vệ chi tiết máy, kéo dài tuổi thọ xi lanh và giảm thiểu rủi ro hỏng hóc.

Đồng bộ hóa đa xi lanh

Trong các hệ thống phức tạp, nhiều xi lanh cần hoạt động nhịp nhàng và ăn khớp với nhau. Chế độ điều khiển đồng bộ cho phép phối hợp chính xác, tránh lệch pha hoặc sai lệch lực giữa các cơ cấu. Hệ thống điều khiển trung tâm liên tục giám sát và hiệu chỉnh dữ liệu từ từng xi lanh, đảm bảo mọi chuyển động đồng bộ. Giải pháp này là lựa chọn tối ưu trong sản xuất ô tô, chế biến thực phẩm hoặc các dây chuyền tự động hóa đòi hỏi sự chính xác tuyệt đối.

Tiêu chí chọn điều khiển xi lanh điện phù hợp

Xác định tải trọng và hành trình vận hành

Trong thiết kế hệ thống tự động hóa, điều khiển xi lanh điện không thể bỏ qua yếu tố tải trọng và hành trình. Tải trọng quyết định lực cần thiết để piston di chuyển, ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất vận hành. Hành trình, tức quãng đường di chuyển của piston, cần được tính toán chính xác để đảm bảo quá trình hoạt động trơn tru, tránh hiện tượng quá tải hoặc va chạm cơ học. Một giải pháp tối ưu phải cân bằng giữa lực tác động và khả năng di chuyển, giúp xi lanh hoạt động ổn định trong mọi chu kỳ.

Độ chính xác và tốc độ đáp ứng

Mỗi ứng dụng trong công nghiệp đều yêu cầu mức độ chính xác khác nhau. Ngành điện tử, y tế thường đòi hỏi điều khiển xi lanh điện với độ chính xác cao đến từng micromet, trong khi ngành đóng gói, lắp ráp chú trọng tốc độ và chu kỳ vận hành liên tục. Lựa chọn bộ điều khiển phù hợp không chỉ đảm bảo hiệu năng mà còn duy trì độ mượt mà, ổn định trong quá trình hoạt động. Sự kết hợp giữa tốc độ phản hồi nhanh và kiểm soát chính xác là yếu tố then chốt giúp tối ưu hóa năng suất và giảm hao mòn thiết bị.

Phù hợp với điều kiện môi trường

Điều kiện vận hành ảnh hưởng trực tiếp đến độ bền và hiệu quả của xi lanh. Nhiệt độ cao đòi hỏi giải pháp có khả năng tản nhiệt tốt; môi trường nhiều bụi bẩn yêu cầu cấp bảo vệ IP cao; còn môi trường ẩm ướt cần xi lanh chống ăn mòn. Việc phân tích chi tiết môi trường giúp đảm bảo điều khiển xi lanh điện hoạt động ổn định, giảm rủi ro hỏng hóc và kéo dài tuổi thọ thiết bị.

Khả năng kết nối và tích hợp hệ thống

Một hệ thống tự động hóa chỉ thực sự hiệu quả khi các thiết bị có thể đồng bộ với nhau. Bộ điều khiển xi lanh điện cần tích hợp dễ dàng với PLC, cảm biến và phần mềm giám sát. Hỗ trợ các chuẩn truyền thông phổ biến như Ethernet, Modbus hay Profibus giúp doanh nghiệp mở rộng hệ thống linh hoạt, tối ưu chi phí và hạn chế phải thay đổi toàn bộ hạ tầng. Khả năng kết nối tốt đồng nghĩa với kiểm soát chính xác, vận hành thông minh và bảo trì thuận tiện hơn.

Làm chủ điều khiển xi lanh điện giúp bạn kiểm soát chính xác từng chuyển động, tối ưu năng suất và duy trì vận hành ổn định trong mọi hệ thống tự động.
